Création de tranchées techniques pour maison individuelle : raccordements EDF, télécom, gaz, eaux usées et eaux pluviales

Tranchée technique : définition et rôle dans la viabilisation d'une maison individuelle

Les tranchées techniques désignent les excavations creusées dans le sol pour accueillir l'ensemble des réseaux nécessaires au fonctionnement d'une habitation. Électricité, télécom, gaz, eaux usées et eaux pluviales y trouvent leur place, chacun selon des règles précises. Sur une maison individuelle, cette opération constitue le cœur des travaux de viabilisation terrain, aussi appelés VRD (Voirie et Réseaux Divers).

Définition et rôle dans la viabilisation de terrain (VRD)

Le raccordement VRD transforme un terrain nu en parcelle constructible. Sans ces réseaux enterrés, aucune habitation ne peut être alimentée en énergie, ni évacuer ses eaux usées. La tranchée technique relie le domaine public, où passent les réseaux concessionnaires, au domaine privé, jusqu'au coffret de raccordement ou au regard de la maison. La conformité des raccordements conditionne la mise en service des différents réseaux et participe à la conformité globale de la construction. À l'achèvement des travaux soumis à autorisation d'urbanisme, le maître d'ouvrage doit notamment déposer une déclaration attestant l'achèvement et la conformité des travaux (DAACT).

Une précision de vocabulaire, parce qu'elle revient dans presque toutes les demandes de devis : on lit souvent « tranché technique », au masculin, sur les recherches en ligne comme sur certains documents de chantier. Le terme exact est « tranchée technique », au féminin, puisqu'il désigne l'excavation elle-même. Les deux formulations recouvrent la même réalité, mais l'écart de vocabulaire complique la comparaison des devis quand chaque entreprise nomme ses postes différemment.

Les risques liés à un non-respect des règles de pose

Une pose non conforme expose à plusieurs risques concrets. Un fourreau électrique trop proche d'une canalisation de gaz peut créer un risque d'explosion en cas de fuite. Une profondeur insuffisante fragilise les réseaux face au gel ou au poids des véhicules. L'absence de grillage avertisseur augmente le risque de rupture accidentelle lors de futurs travaux de terrassement. Enfin, un chantier non conforme peut être refusé par les concessionnaires, entraînant des reprises coûteuses et des retards de mise en service.

Normes et schémas VRD : profondeurs, écartements et grillages avertisseurs

La réglementation française encadre strictement la pose des réseaux enterrés. Trois textes structurent le travail sur une tranchée technique : la norme NF P98-331 (ouverture, remblayage et réfection des tranchées), la norme NF P98-332 (règles de distance entre réseaux enterrés et règles de voisinage, qui fixe aussi le code couleur des dispositifs avertisseurs) et, pour l'assainissement, le fascicule 70 du CCTG. S'y ajoutent les prescriptions techniques propres à chaque concessionnaire (Enedis, GRDF, opérateurs télécom), qui priment sur les valeurs génériques dès qu'elles sont plus exigeantes.

Le code couleur des grillages avertisseurs selon le fluide

Le grillage avertisseur couleur permet d'identifier instantanément la nature du réseau enterré lors de futures excavations. Le code est normalisé (NF P98-332 pour les couleurs, NF EN 12613 pour le produit lui-même) :

• Rouge : réseau électrique (basse et haute tension)
• Jaune : réseau de gaz et hydrocarbures liquides
• Vert : télécommunications (fibre optique et cuivre)
• Bleu : réseau d'eau potable
• Marron : assainissement, eaux usées et eaux pluviales
• Violet : chauffage et climatisation urbaine

Ce grillage doit être posé systématiquement au-dessus du réseau, entre 20 et 30 cm au-dessus de la génératrice supérieure et avant remblayage final, afin d'être détecté par toute entreprise réalisant des travaux ultérieurs. Posé directement au contact de la canalisation, il ne remplit plus son rôle : la pelle l'atteint en même temps que le réseau.

Les profondeurs minimales d'enfouissement réglementaires

La profondeur tranchée EDF et celle des autres réseaux varient selon leur nature et leur emplacement. Les valeurs ci-dessous correspondent à la hauteur de couverture au-dessus de la génératrice supérieure du réseau :

Réseau	Sous terrain privé ou trottoir	Sous voirie circulée
Électricité basse tension	65 cm minimum + grillage avertisseur à 20 cm	85 cm
Télécom (fibre et cuivre)	40 à 60 cm selon la nature du sol	60 cm minimum
Gaz	80 cm minimum	80 cm minimum
Eaux usées	80 cm minimum	80 cm à 1 m selon prescription
Eaux pluviales	60 à 80 cm selon le diamètre	80 cm minimum

Ces valeurs constituent des minimums. Deux éléments peuvent les relever : le règlement de voirie de la commune, et le cahier des charges du concessionnaire ou du lotisseur, qui impose parfois 1 m de couverture pour l'assainissement sous chaussée. Dans les régions soumises à un gel profond, les collectivités locales fixent également des profondeurs supérieures. Avant de creuser, la règle est simple : c'est le document le plus exigeant qui s'applique.

Les distances de sécurité à maintenir entre chaque réseau (tranchée commune vs séparée)

La distance entre réseaux tranchée dépend de la configuration choisie. En tranchée commune, plusieurs réseaux cohabitent dans la même excavation, séparés par un lit de sable et un dispositif avertisseur individuel. La distance minimale horizontale entre deux réseaux distincts est généralement de 20 cm, portée à 30 cm entre le gaz et l'électricité par mesure de prudence supplémentaire. Les réseaux doivent également rester à 30 cm au moins des fondations d'un bâtiment.

Critère	Tranchée commune	Tranchée séparée
Coût de terrassement	Plus faible (une seule excavation)	Plus élevé
Emprise au sol	Réduite	Importante
Risque d'interférence entre fluides	À maîtriser par les écartements et les avertisseurs	Très limité
Maintenance ultérieure	Intervention sur un réseau = ouverture au-dessus des autres	Intervention indépendante
Cas d'usage typique	Terrain contraint, linéaire court, réseaux secs	Prescription de lotisseur, gaz + électricité sur long linéaire, terrain en pente

La tranchée commune n'est pas toujours la bonne réponse. Sur un terrain où l'assainissement gravitaire impose une pente régulière et une profondeur croissante, imposer aux réseaux secs de suivre le même fond de fouille revient à les enterrer inutilement bas et à multiplier le volume de remblai. Dans ce cas, une tranchée séparée pour les eaux usées coûte moins cher qu'une tranchée commune surdimensionnée.

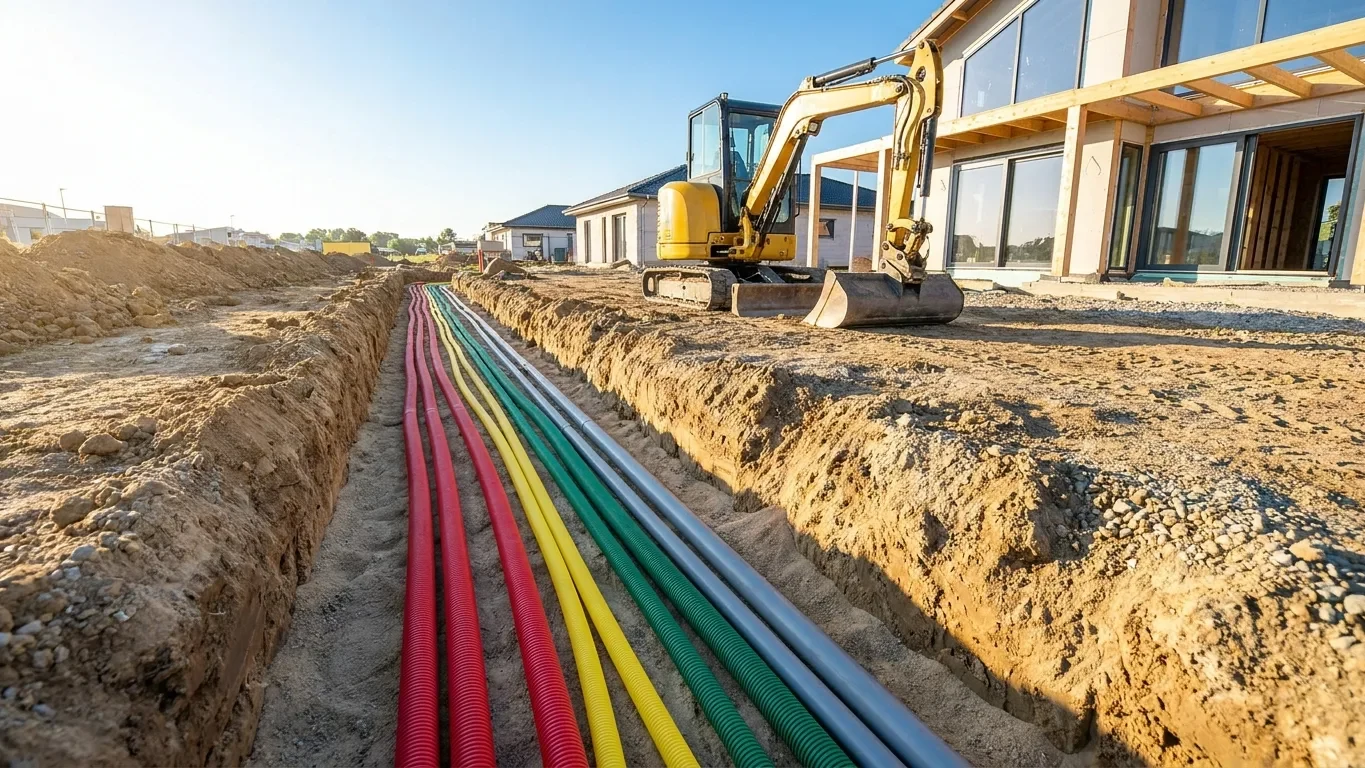

Coupe type d'une tranchée commune : ce que l'on trouve de bas en haut

La coupe type d'une tranchée commune se lit toujours dans le même ordre, du fond de fouille vers la surface. C'est ce schéma qui doit figurer sur le plan VRD remis avant travaux :

1. Fond de fouille : nivelé, purgé des cailloux et des points durs, avec la pente donnée pour les réseaux gravitaires.
2. Lit de pose : 10 cm minimum de sable ou de sablon compacté, arasé sous la génératrice inférieure des canalisations.
3. Réseaux gravitaires en position basse : eaux usées puis eaux pluviales, ce sont eux qui commandent la profondeur puisqu'ils fonctionnent par gravité.
4. Enrobage : sable jusqu'à 10 à 15 cm au-dessus de la génératrice supérieure, puis remblai intermédiaire.
5. Réseaux secs en position haute : fourreaux gaz, électricité et télécom, espacés de 20 cm au minimum entre eux, le gaz idéalement séparé de l'électricité par 30 cm ou par un dispositif de protection mécanique.
6. Grillages avertisseurs : un par réseau, à la couleur du fluide, 20 à 30 cm au-dessus de chaque nappe de réseaux.
7. Remblai final : compacté par couches de 20 à 30 cm, puis réfection de surface (terre végétale, grave, enrobé).

Largeurs de tranchée : les valeurs à retenir, notamment en assainissement

La largeur de fouille est souvent le poste sous-estimé dans les devis. Pour l'assainissement, le fascicule 70 donne une règle de calcul simple : largeur au fond = diamètre extérieur de la canalisation + 30 cm de chaque côté pour les tubes jusqu'à 600 mm, + 40 cm de chaque côté au-delà. Une canalisation de 125 mm demande donc environ 0,75 m de largeur au fond, et rarement moins de 0,60 m en pratique.

Cette règle vaut pour une fouille non blindée de 1,30 m de profondeur au maximum. Au-delà, le blindage devient obligatoire pour la sécurité des personnes et modifie la largeur à prévoir. Pour une tranchée commune regroupant réseaux secs et humides, comptez 0,80 à 1,20 m de largeur selon le nombre de fourreaux et les écartements à respecter.

Les spécificités de raccordement par type de réseau

Chaque fluide impose ses propres contraintes techniques, liées à la sécurité, à la performance ou à l'écoulement gravitaire.

Raccordement électrique (EDF / Enedis) et télécom (fibre / cuivre)

Le raccordement électrique s'effectue via un fourreau rouge de diamètre 90 ou 160 mm selon la puissance souscrite. Il relie le point de livraison Enedis au coffret en limite de propriété, puis jusqu'au tableau électrique. Le câble télécom, souvent posé dans le même tronçon de tranchée, utilise un fourreau vert distinct. La cohabitation est autorisée à condition de maintenir un écart minimal et d'éviter tout croisement direct des câbles nus.

Deux détails font gagner du temps au moment du tirage : une aiguille laissée dans chaque fourreau à la pose, et un rayon de courbure généreux dans les angles. Un fourreau coudé trop sec se transforme en point de blocage, et le rattrapage impose de rouvrir la tranchée.

Raccordement au réseau de gaz

Le gaz naturel exige une vigilance renforcée. La canalisation, en polyéthylène jaune, doit respecter une distance de sécurité stricte avec les autres réseaux, notamment l'électricité. Aucun croisement à moins de 20 cm n'est toléré sans dispositif de protection mécanique complémentaire. Le raccordement est systématiquement réalisé ou validé par GRDF, qui impose ses propres prescriptions techniques avant mise en service.

Raccordement aux eaux usées (EU) et gestion des eaux pluviales (EP)

L'évacuation eaux usées eaux pluviales fonctionne par gravité, contrairement aux réseaux secs. La pente de la canalisation devient ici un paramètre déterminant : on retient couramment 1 à 3 % pour les eaux usées, une pente plus faible favorisant les dépôts, une pente trop forte laissant les matières solides derrière l'eau. Les eaux usées rejoignent le réseau collectif ou une fosse toutes eaux via une canalisation de diamètre 100 ou 125 mm. Les eaux pluviales, séparées des eaux usées dans la quasi-totalité des lotissements récents, sont dirigées vers un réseau collecteur, une noue paysagère ou un système d'infiltration selon le PLU de la commune.

Étapes de réalisation d'une tranchée technique dans les règles de l'art

La réussite d'un chantier de tranchée technique repose sur une méthodologie rigoureuse, respectée étape par étape.

Étape 1 : démarches préalables et piquetage (DT-DICT)

Avant tout coup de pelle, la Déclaration de Travaux (DT) et la Déclaration d'Intention de Commencement de Travaux (DICT) sont obligatoires. Elles se déposent sur le guichet unique des réseaux et permettent d'identifier les réseaux existants à proximité afin d'éviter tout endommagement. Le piquetage matérialise ensuite le tracé exact de la tranchée sur le terrain, en tenant compte des plans de récolement fournis par les concessionnaires. L'intervenant qui conduit les travaux à proximité de réseaux doit être titulaire de l'AIPR (autorisation d'intervention à proximité des réseaux) : c'est le premier document à demander à une entreprise.

Étape 2 : excavation et préparation du lit de pose

Le creusement s'effectue généralement à la mini-pelle, avec une largeur adaptée au nombre de réseaux à poser. Le lit de pose tranchée constitue une étape déterminante : un fond de sable ou de sablon de 10 cm minimum est nivelé au fond de l'excavation. Il protège les canalisations des cailloux et assure une assise stable, évitant tout tassement différentiel ultérieur.

Étape 3 : passage des fourreaux, gaines et tuyaux

Les fourreaux et canalisations sont ensuite déroulés selon l'ordre et l'écartement définis par les normes. Un cheminement soigné évite les coudes trop serrés, sources de blocage lors du tirage des câbles. Pour les réseaux gravitaires, la pente est vérifiée au laser ou au niveau à chaque mètre linéaire posé.

Étape 4 : remblayage compacté et pose des avertisseurs

Une seconde couche de sable enrobe les réseaux avant la pose du grillage avertisseur, positionné à environ 20 cm au-dessus des canalisations. Le remblai final, réalisé avec la terre extraite ou des matériaux d'apport, doit être compacté par couches successives de 20 à 30 cm afin d'éviter tout affaissement de surface dans les mois suivant les travaux.

Étape 5 : relevé avant remblayage

La tranchée ouverte est la seule occasion de relever précisément la position des réseaux. Photos cotées depuis deux points fixes du terrain, ou levé topographique si le chantier l'exige : ce relevé alimente le plan de récolement et évite de creuser à l'aveugle lors des travaux suivants, une extension ou une piscine par exemple.

Récolement et conformité des tranchées (gaz, fibre, télécom)

Un chantier de tranchée ne se termine pas au remblayage : il se termine quand les réseaux posés sont documentés et acceptés par les concessionnaires.

Le plan de récolement géoréférencé

Le maître d'ouvrage doit transmettre à l'exploitant du réseau un plan de récolement géoréférencé dans les six mois suivant la réception des travaux (article R.554-30 du code de l'environnement). Ce plan indique la position réelle des ouvrages enterrés, avec une classe de précision définie par l'arrêté du 15 février 2012 : la classe A, qui correspond à une incertitude de localisation inférieure ou égale à 40 cm pour un ouvrage rigide (50 cm pour un ouvrage flexible), est celle attendue pour les réseaux neufs, en particulier les réseaux sensibles comme le gaz et l'électricité.

Cette obligation s'applique aux ouvrages créés, modifiés ou supprimés, y compris pour un maître d'ouvrage privé. En pratique, sur une maison individuelle, la partie en domaine public est traitée par le concessionnaire ; la partie privative reste à la charge du propriétaire, et c'est celle qui manque le plus souvent le jour où quelqu'un rouvre le terrain.

La conformité avant mise en service

Chaque réseau a son contrôle propre. Le gaz passe par un certificat de conformité visé par un organisme agréé avant l'ouverture du compteur GRDF. L'installation électrique intérieure fait l'objet d'une attestation de conformité Consuel, sans laquelle Enedis ne met pas le point de livraison en service. La fibre exige un fourreau libre et continu jusqu'au point de branchement, vérifié à l'aiguille avant l'intervention de l'opérateur. L'assainissement, enfin, est contrôlé par le service public compétent (SPANC pour l'assainissement non collectif, service assainissement de la collectivité pour le raccordement au collectif), généralement tranchée ouverte.

Un point à anticiper : plusieurs de ces contrôles se font avant remblayage. Reboucher trop tôt, c'est risquer de rouvrir la tranchée à ses frais.

Quel est le coût moyen pour la création d'une tranchée technique ?

Le budget d'une tranchée technique varie fortement selon la configuration du terrain et le nombre de réseaux à raccorder.

Les critères qui font varier le prix au mètre linéaire

Le prix tranchée mètre linéaire oscille généralement entre 30 et 80 euros, terrassement et fourniture compris. Plusieurs facteurs influencent ce tarif :

• La nature du sol (terre meuble, rocheuse, présence de nappe phréatique)
• La longueur totale et la profondeur requise
• La largeur de fouille, directement liée au nombre de réseaux et aux écartements
• L'accessibilité du terrain pour les engins de chantier
• L'évacuation des déblais excédentaires, ou leur régalage sur place quand le terrain le permet
• La remise en état des surfaces impactées (enrobé, pavés, gazon)

Pour une viabilisation complète intégrant EDF, télécom, gaz, eaux usées et eaux pluviales sur une distance de 20 mètres, le budget global se situe fréquemment entre 3 000 et 8 000 euros. Ce montant couvre la tranchée elle-même : les frais de raccordement facturés par les concessionnaires (Enedis, GRDF, opérateur télécom, collectivité) s'y ajoutent et se chiffrent séparément.

Choisir une entreprise de travaux de tranchées techniques

Le terrassement d'une tranchée technique est un métier réglementé dès qu'on approche des réseaux existants. Le choix de l'entreprise pèse autant sur le prix final que le linéaire à creuser.

Les points à vérifier avant de signer le devis

• AIPR et DT-DICT : l'entreprise dispose-t-elle de l'autorisation d'intervention à proximité des réseaux, et prend-elle en charge les déclarations ?
• Assurance décennale : attestation en cours de validité, mentionnant explicitement les travaux de VRD et de terrassement.
• Détail du devis : linéaire, profondeur, largeur, nature et volume du lit de pose, fourniture des fourreaux et des grillages avertisseurs, compactage, évacuation des déblais, réfection de surface. Un devis au forfait « tranchée technique » sans ces lignes ne se compare à rien.
• Récolement et relevé : le plan ou le relevé photo avant remblayage est-il inclus ?
• Coordination avec les concessionnaires : qui appelle Enedis, GRDF et l'opérateur télécom, et à quel moment du planning ?
• Réalisations comparables : chantiers similaires en maison individuelle, sur un sol de même nature que le vôtre.

Faire soi-même : dans quels cas c'est réaliste

L'autoconstruction séduit par l'économie de main-d'œuvre qu'elle permet. Elle reste défendable sur un terrain plat et accessible, pour un seul réseau, en domaine privé, avec une mini-pelle louée et un professionnel qui valide la tranchée avant remblayage.

Elle est à écarter dans trois situations : présence de réseaux existants sur le tracé, profondeur dépassant 1,30 m (blindage obligatoire), et raccordement gaz, où la moindre approximation engage la sécurité et où GRDF valide de toute façon la pose. Une erreur de profondeur ou de compactage se paie deux fois : le refus de raccordement, puis la réouverture de la tranchée.

Au-delà de 1,30 m, les règles de prévention des risques d'éboulement deviennent particulièrement contraignantes ; selon la largeur de la fouille et la configuration des parois, un blindage, un étaiement ou un aménagement adapté est obligatoire.

Le point de départ concret d'un projet reste le même dans tous les cas : faire chiffrer le linéaire réel entre le domaine public et le futur bâti, réseau par réseau, avant d'arrêter l'implantation de la maison sur le terrain. Un déplacement de 5 mètres du coffret ou du regard change parfois plus le budget que le choix de l'entreprise.

Réaliser une tranchée technique à Rennes et en Ille-et-Vilaine

À Rennes Métropole, la création d’une tranchée technique sur le domaine public peut nécessiter une demande d’ouverture de tranchée et le respect du règlement de voirie. La gestion des eaux pluviales doit également être anticipée selon les caractéristiques du terrain et les règles locales.

GUEVEL TP intervient à Rennes et en Ille-et-Vilaine pour les travaux de VRD, la viabilisation de terrains et les raccordements de maisons individuelles : électricité, télécom, eau potable, eaux usées et eaux pluviales.

À Rennes, Betton, Saint-Grégoire, Cesson-Sévigné, Melesse et dans les communes voisines, une bonne préparation du chantier permet de respecter les profondeurs, les pentes et les prescriptions des différents gestionnaires de réseaux.

Sources et textes de référence

• Code de l'environnement, article R.554-30 (récolement des ouvrages) et articles R.554-1 et suivants (DT-DICT) : legifrance.gouv.fr
• Arrêté du 15 février 2012 modifié, classes de précision des relevés : Légifrance
• Guichet unique des réseaux, déclarations DT et DICT : reseaux-et-canalisations.ineris.fr
• Norme NF P98-331 (tranchées : ouverture, remblayage, réfection), norme NF P98-332 (distances entre réseaux et code couleur), NF EN 12613 (dispositifs avertisseurs), fascicule 70 du CCTG (assainissement)
